Un rectificador no toma la corriente como una sinusoide. La extrae en pulsos cortos y empinados cerca del pico de tensión, y la serie de Fourier de esa tren de pulsos es el fundamental más los órdenes 5, 7, 11, 13 y superiores. Esas corrientes armónicas regresan hacia la fuente, calientan transformadores y cables, y distorsionan la tensión que ven todas las demás cargas del bus. Este artículo explica cómo se cuantifica la distorsión, qué coste tiene, por qué los filtros fijos resultan insuficientes y cómo un filtro activo de armónicos CHITEK la cancela en el punto de origen.
Cómo se Cuantifica la Distorsión Armónica
La métrica estándar es la distorsión total de demanda en el punto de acoplamiento común (PCC):
THDi% = √(Σ I_h², h = 2…50) / I_L × 100%
IEEE 519 fija el límite según la relación de cortocircuito (I_SC/I_L) y el tamaño de la carga; un bus típico de C&I con I_SC/I_L inferior a 20 se mantiene en torno al 5% TDD. IEC 61000-3-2 y 61000-3-12 rigen la emisión de equipos; GB/T 14549 cubre el equivalente en la red china. Mida la corriente con un analizador de clase A durante un ciclo de trabajo completo, no en una instantánea.
De Dónde Proviene la Distorsión
- Rectificadores de seis pulsos — la fuente dominante en variadores, UPS y cargadores DC; los órdenes característicos son 5, 7, 11, 13 a aproximadamente 1/h del fundamental.
- Fuentes conmutadas monofásicas — la iluminación LED, las cargas IT y el equipo de oficina inyectan órdenes 3 y triplos que se acumulan en el neutro.
- Hornos de arco e inducción — distorsión de banda ancha y rápidamente variable, más un balanceo reactivo.
- Variadores regenerativos y ascensores — los front-ends activos conmutan a alta frecuencia y añaden contenido interarmónico.
- Bancos de condensadores — no son una fuente, pero sí un amplificador: desplazan el punto de resonancia hacia un orden característico.
Qué Coste Tiene
- Calentamiento del transformador — las pérdidas por corrientes parásitas y dispersas crecen con el cuadrado de la frecuencia; un transformador clase K se derata donde uno estándar falla.
- Sobrecarga de cables y neutro — los armónicos triplos se suman en el neutro y pueden superar la corriente de fase.
- Estrés en motores y generadores — los campos de secuencia negativa y armónicos añaden calentamiento de rotor por encima de lo previsto en la placa.
- Fallo de condensadores — las pérdidas dieléctricas y la corriente de resonancia acortan la vida del banco e incluso pueden reventar los recipientes.
- Penalizaciones por factor de potencia — la potencia de distorsión deprime el FP real, así la utility factura kVA que la planta nunca usó.
- Falsas operaciones de protección — la corriente de secuencia cero distorsionada dispara relés de residuo y disyuntores por nuisance.
Por Qué los Métodos Fijos Resultan Insuficientes
Los reactores desintonizados y los filtros pasivos se afinan a un solo orden a una impedancia fija. Solo funcionan en la carga de diseño, pueden resonar con la impedancia de la red cuando esta cambia, y no siguen una carga que oscila durante el día. Un banco de condensadores conmutado corrige el FP de desplazamiento medio pero no cancela la corriente armónica ni reequilibra por fase. Un generador estático de var (SVG) maneja el lado reactivo y el balanceo dinámicamente; emparejarlo con un filtro activo de armónicos (AHF) cubre el lado de la forma de onda. Ninguna tecnología fija hace ambas cosas mientras la carga se mueve.
Cómo un AHF Cancela los Armónicos en el Origen

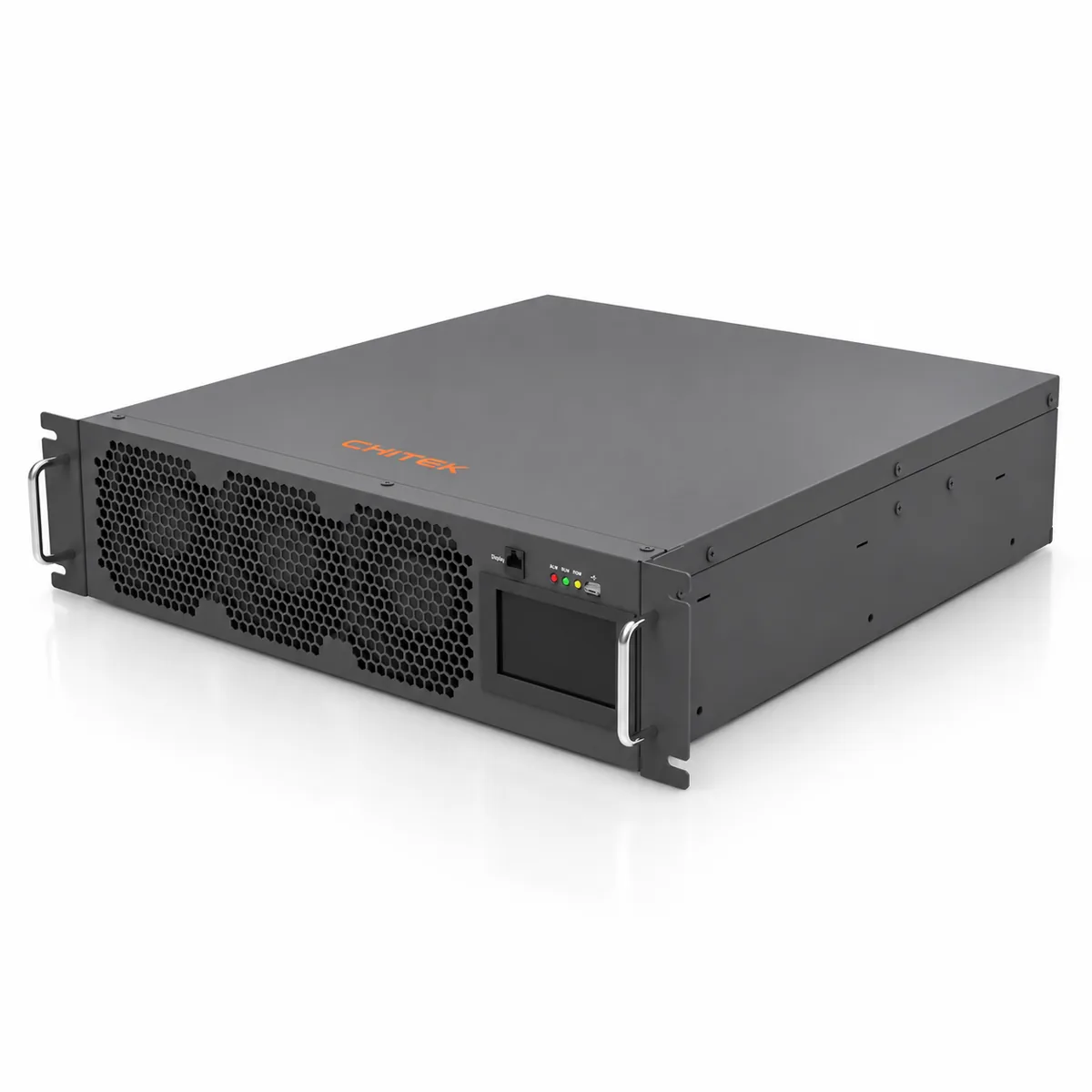

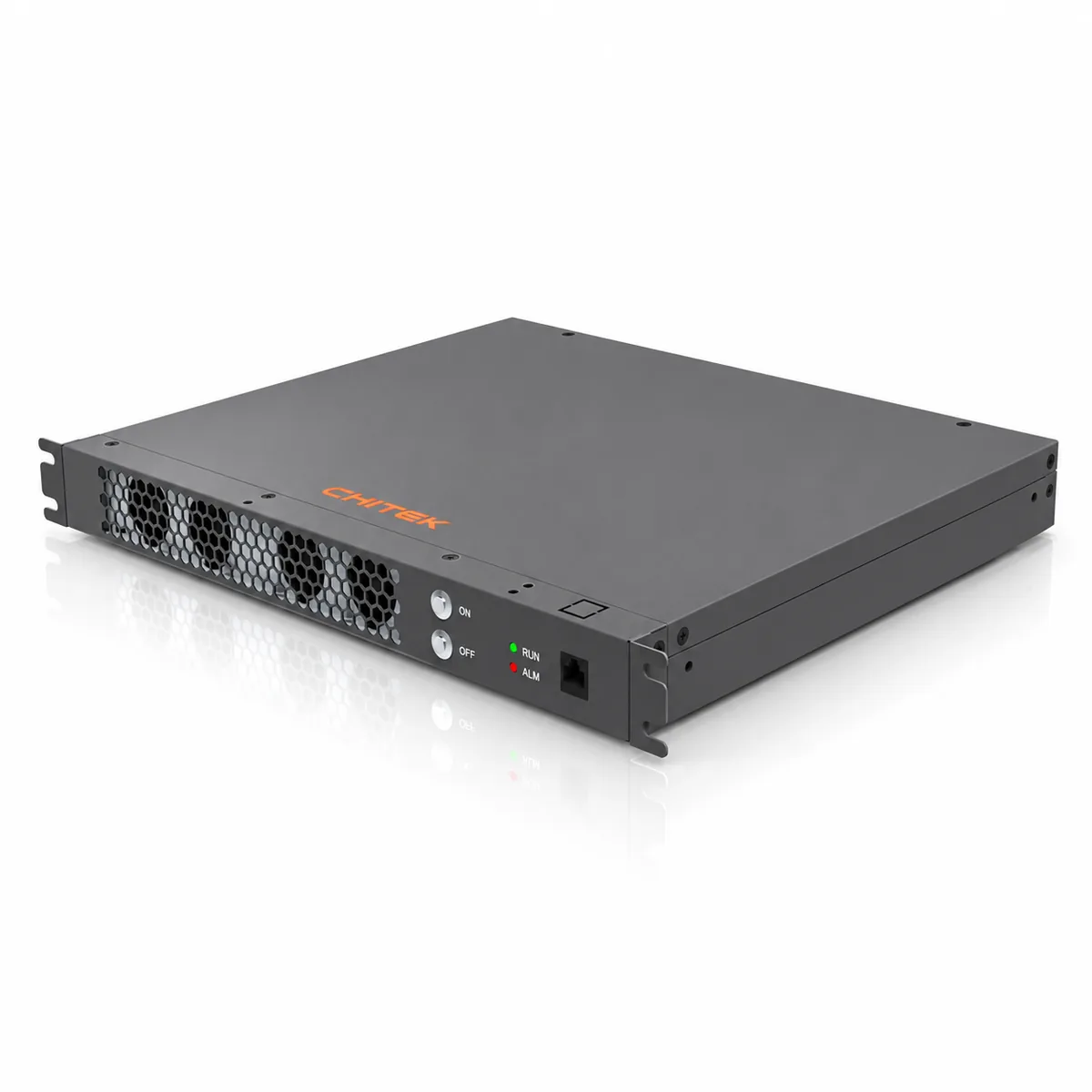

El CHITEK AHF es un convertidor de fuente de tensión que mide la corriente de carga y sintetiza el inverso de su contenido armónico:
i_c* = i_L − i_s(fundamental)
Un puente IGBT o SiC que conmuta a 15–20 kHz sigue esa referencia en < 1 ms y lleva el THDi del 30%+ a < 5%, cancelando órdenes selectivos hasta el 50º. Como la corrección es de lazo cerrado, sigue la carga en lugar de asumirla. Ese es el significado práctico de "en el origen": la corriente de contrafase se inyecta en la alimentación culpable, de modo que los armónicos nunca propagan al transformador.
Dónde Encaja el SVG

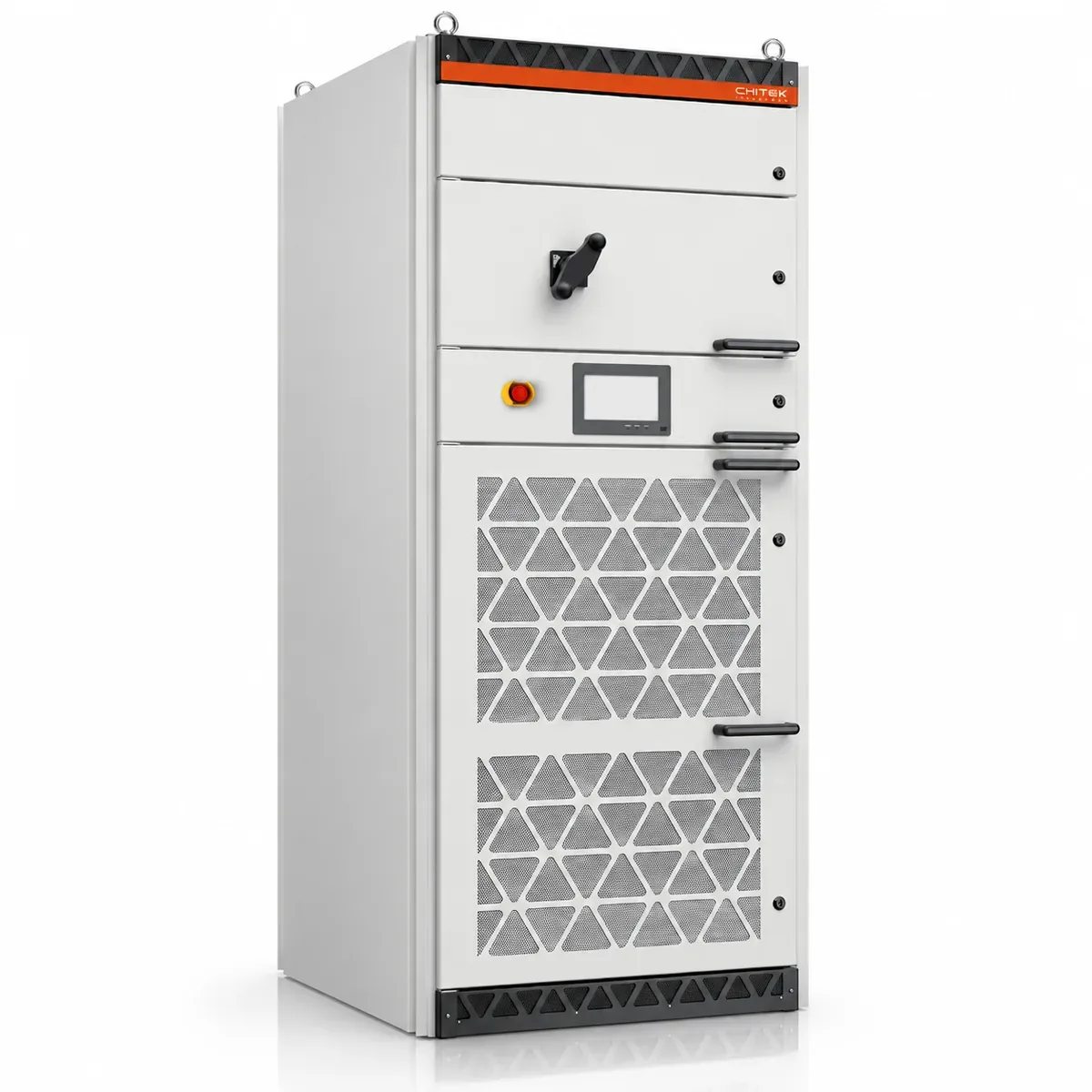

Un CHITEK SVG inyecta o absorbe corriente reactiva por fase, de forma independiente, para mantener la tensión y el factor de potencia cerca de la unidad: respuesta sub-ciclo, regulación continua de ±1%, FP por encima de 0,99. Cancela la componente de secuencia negativa que un banco fijo no alcanza y lleva la carga reactiva para que el AHF se concentre en la corrección de la forma de onda. En una plataforma combinada LV AHF + SVG, un solo controlador coordina ambos — sin afinar fijo, sin riesgo de resonancia, balanceo de fase adaptativo según varía la carga.
Dimensionado: un Ejemplo
Suponga un transformador de 1000 kVA, 400 V, alimentando una carga no lineal de 600 A con THDi medido de 28% y FP de desplazamiento 0,86.
- Corriente armónica: 600 × 0,28 ≈ 168 A RMS de distorsión a cancelar.
- Capacidad de filtro requerida: 168 A ÷ factor de derating (típicamente 0,8–1,0 según mezcla de órdenes) ≈ 170–210 A — seleccione el siguiente tamaño estándar.
- Demanda reactiva: 600 × √(1 − 0,86²) ≈ 306 kvar — dimensione el SVG a eso, más margen para oscilaciones.
- Añada 15–25% de margen para carga monofásica y EV futuras.
Declare los supuestos; un filtro dimensionado a la carga de placa en lugar de la corriente medida es el error de especificación más común.
IGBT vs SiC

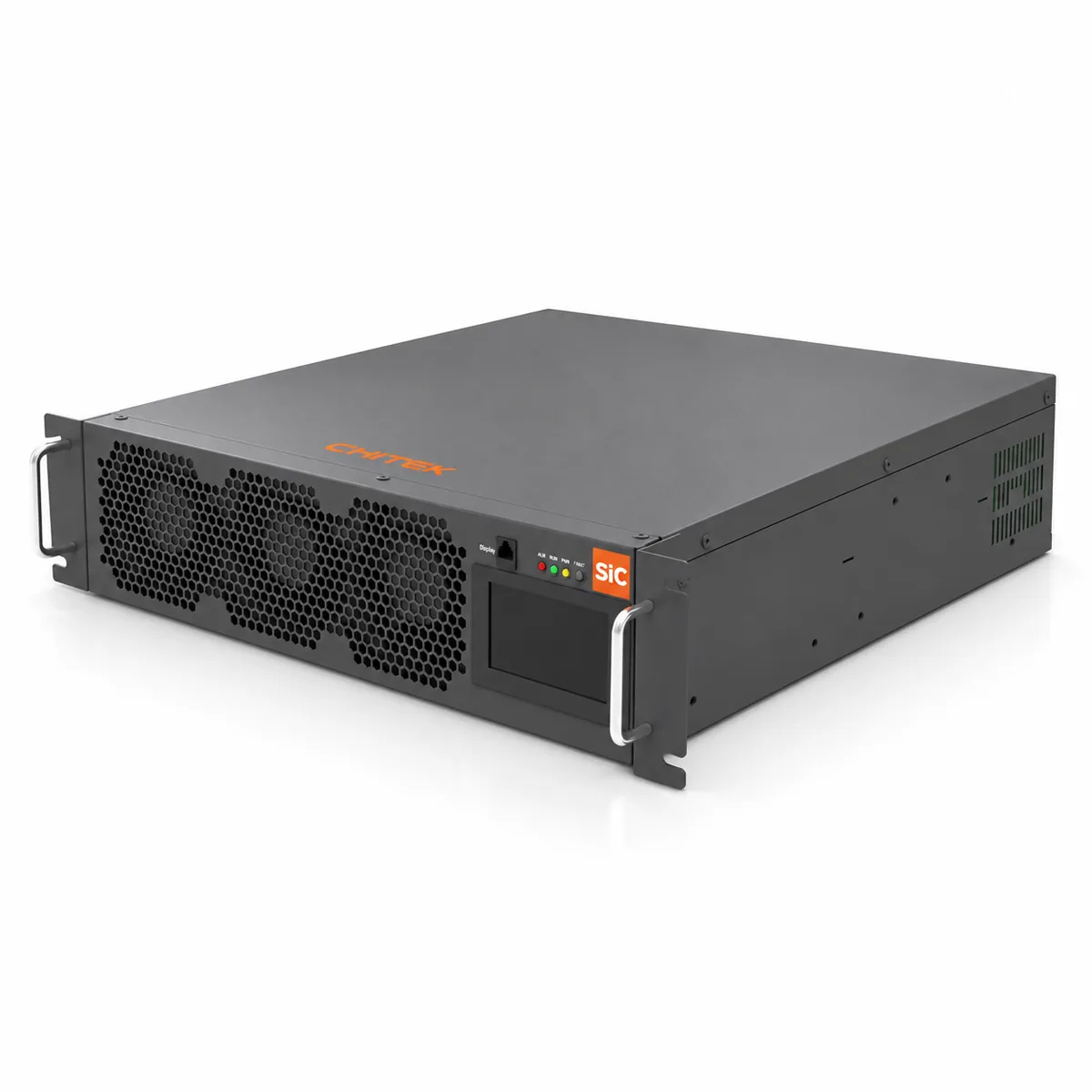

Las unidades LV AHF y SVG convencionales usan IGBT limitados a cerca de 150 °C, conmutando típicamente por debajo de 20 kHz. Los MOSFET SiC alcanzan 200 °C de unión, llevan aproximadamente 10× el campo de ruptura, conmutan a 2–3× la frecuencia y reducen la pérdida de conmutación en cerca de 50%. La mayor frecuencia de conmutación amplía el ancho de banda de control, reduce el filtro de salida y el armario, y mejora la cancelación de contenido de orden alto e interarmónico. Esa es la dirección sobre la que se construye la plataforma de filtro activo de armónicos CHITEK y SVG.
| Aspecto | IGBT | SiC MOSFET |
|---|---|---|
| Temperatura de unión | ~150 °C | ~200 °C |
| Frecuencia de conmutación | < 20 kHz | 2–3× mayor |
| Pérdida de conmutación | base | ~50% menor |
| Tamaño del armario | mayor | menor |
Lista de Verificación de Despliegue
- Mida las tensiones y corrientes de fase en el PCC durante un ciclo de trabajo completo; registre THDi, TDD, FP y desequilibrio.
- Coloque el AHF/SVG en la alimentación culpable, cerca de la carga no lineal, no en el embarque principal.
- Audite los bancos de condensadores existentes por resonancia y desafine antes de poner en marcha la unidad activa.
- Verifique el margen de red débil y dimensione el convertidor para la caída de tensión peor caso.
- Verifique tras la puesta en marcha: THDi frente al límite IEEE 519 en el PCC, FP por encima de 0,99, y sin falsas operaciones de protección.
- Deje 15–25% de margen para carga monofásica adicional.
Perfiles Típicos de Aplicación
- Hubs de carga EV — los clusters de cargadores monofásicos desequilibran el bus; el SVG reequilibra por fase mientras el AHF cancela los armónicos del rectificador.
- Hornos de arco y plantas siderúrgicas — oscilaciones reactivas violentas y desequilibradas; AHF + SVG estabilizan tensión y forma de onda juntos.
- Plantas C&I con carga mixta monofásica/trifásica — una unidad combinada reduce calentamiento, sobrecarga de neutro y penalizaciones de FP.
- Centros de datos y salas UPS — contenido de orden alto e interarmónico de las fuentes conmutadas, corregido en el cuadro de distribución.
Conclusión
La distorsión armónica es un problema de origen: nace en el rectificador y se propaga hacia afuera, por lo que es mejor cancelarla donde empieza, de forma adaptativa, con un convertidor de lazo cerrado. Un filtro activo de armónicos de baja tensión junto con un generador estático de var restaura la calidad y el equilibrio de la forma de onda sin afinar fijo ni riesgo de resonancia. Las plataformas LV AHF + SVG de CHITEK se especifican precisamente desde esta disciplina de medir primero. ¿Cuál es su THDi medido en el PCC — y qué alimentación lo está transportando?
