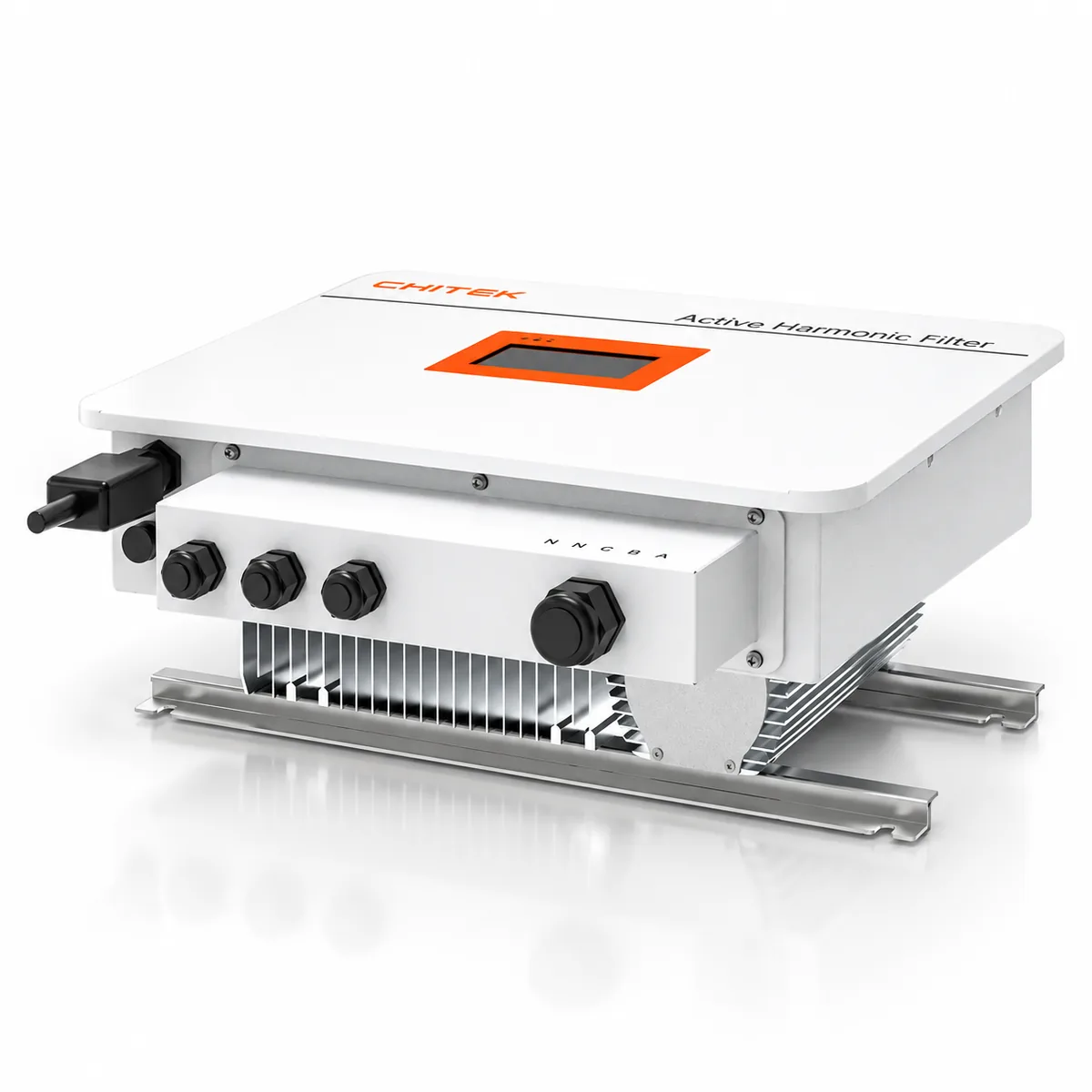

IP65 SiC-Fanless Generador Estático de Var 25A
Serie de Filtros Activos de Armónicos (AHF)
Cada AHF de CHITEK compensa armónicos desde el 2.º hasta el 50.º orden, y usted decide cuánto se corrige de cada orden individual. La corriente de compensación sigue lo que la red produce en ese momento en lugar de ajustarse a una curva fija — energía más limpia y menos desperdiciada.
Ninguna dos cargas distorsionan la forma de onda de la misma manera, y una misma carga cambia continuamente su firma armónica según varían las condiciones de operación. El filtro lee esos cambios de forma continua y adapta su salida para seguirlos.
Beneficios del Filtro Activo de Armónicos (AHF)
- Ahorre en costos de energía
- Aumente la productividad general
- Recuperación rápida de su inversión
- El equipo eléctrico y de procesos dura más tiempo en operación
- Operación confiable con menor gasto de mantenimiento
- Capacidad utilizable extra de su red eléctrica actual
Aplicación del Filtro Activo de Armónicos (AHF)
Industria
Semiconductores, pulpa y papel, productos farmacéuticos, alimentos y bebidas, automoción, procesamiento de metales
Edificios comerciales
Centros de datos, hospitales, aeropuertos, centros logísticos, centros comerciales
Infraestructura y servicios públicos
Tratamiento de agua, depuración de aguas residuales, sistemas de riego, desalinización
Cualquiera con VFD
Dondequiera que se usen VFD, nuestro filtro activo ayuda a optimizar el rendimiento y la calidad de la energía
Petróleo
Fuente de armónicos: tiristor, inversor
Equipo de armónicos: ventiladores de velocidad, todo tipo de bombas
Generación de energía por residuos
Fuente de armónicos: rectificador, inversor
Equipo de armónicos: todo tipo de bombas
Semiconductores
Fuente de armónicos: tiristor, horno de cristal único
Equipo de armónicos: crisol de cuarzo, tiristor
Siderurgia y fundición
Fuente de armónicos: rectificador, inversor, tiristor
Equipo de armónicos: alto horno, convertidor, horno de frecuencia intermedia, horno de arco eléctrico, sistema de transmisión
Centro de datos
Fuente de armónicos: UPS, rectificador
Equipo de armónicos: fuente de alimentación conmutada, UPS, aire acondicionado de frecuencia variable, ascensores, lámparas de ahorro
Tratamiento de aguas residuales
Fuente de armónicos: inverter, rectifier
Equipo de armónicos: ventiladores, bombas (bomba de condensado, bomba de circulación, bomba de alimentación, bomba de inyección)
Hospital
Fuente de armónicos: rectificador, UPS, inversor
Equipo de armónicos: equipo médico electrónico de precisión, lámparas de ahorro, ascensores, escaleras mecánicas, UPS
Plataforma de perforación
Fuente de armónicos: rectificador, inversor
Equipo de armónicos: grupo generador CA (alimentación CC vía rectificador tiristor), torre de perforación, cabrestante, accionamiento superior, mesa rotativa, bomba de lodo
Estación de carga para VE
Fuente de armónicos: rectifier
Equipo de armónicos: cargadores
Fabricación de automóviles
Fuente de armónicos: inverter, rectifier
Equipo de armónicos: máquinas de soldadura automática, sistemas de transporte, soldadura CO2, punzonadoras
Industria del papel
Fuente de armónicos: lámparas halógenas, inversores
Equipo de armónicos: pulper, aire acondicionado de conversión de frecuencia, cortadoras de papel, lámparas halógenas, máquina de sobrepresión, máquinas CNC, lámparas de arco
Arquitectura moderna
Fuente de armónicos: rectificador, inversor
Equipo de armónicos: fuente de alimentación conmutada, aire acondicionado de frecuencia variable, ascensores, lámparas de ahorro, sistemas de atenuación por tiristor, equipos LED grandes

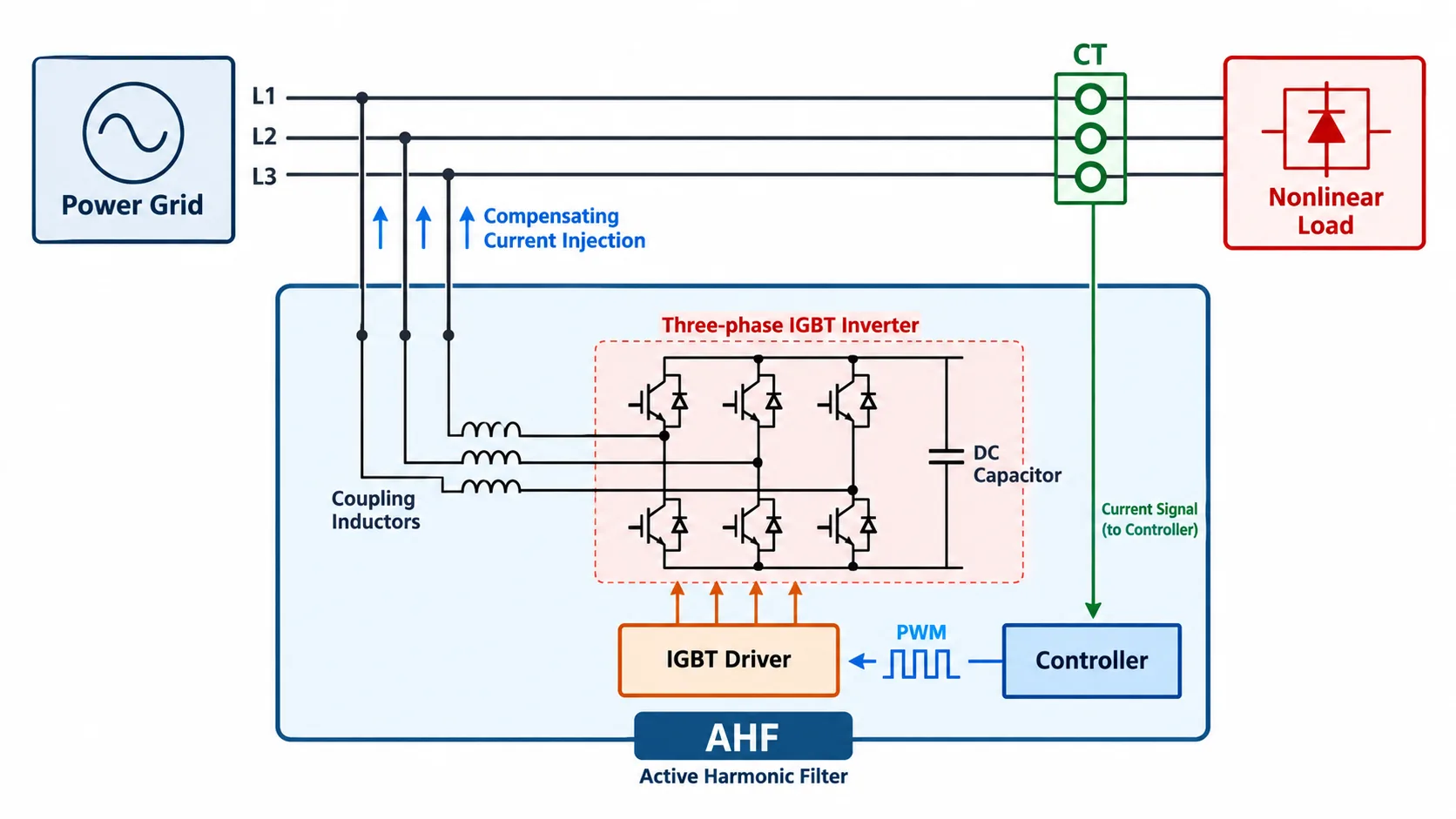

Principio de funcionamiento del Filtro Activo de Armónicos (AHF)
Dentro de cada AHF de CHITEK, un TC externo sigue muestreando la corriente de carga mientras el DSP en el núcleo ejecuta un algoritmo de control avanzado. Rastrea la corriente demandada a medida que cambia, separa la corriente de carga medida en componentes activa y reactiva con una FFT inteligente, y deriva el contenido armónico de forma rápida y precisa.
El DSP then alimenta una señal PWM a la tarjeta controladora de IGBT interna, conmutando los IGBT a 20 kHz. La etapa inversora entrega una corriente de compensación en oposición de fase a los armónicos — y al hacerlo, el TC también lee la corriente de salida y la devuelve al DSP como retroalimentación negativa. Ese bucle cerrado impulsa el siguiente ciclo de control, lo que mantiene la corrección precisa y el sistema estable.
Preguntas frecuentes sobre la serie de Filtros Activos de Armónicos (AHF)
P1: ¿En qué difieren los modelos de la gama AHF?

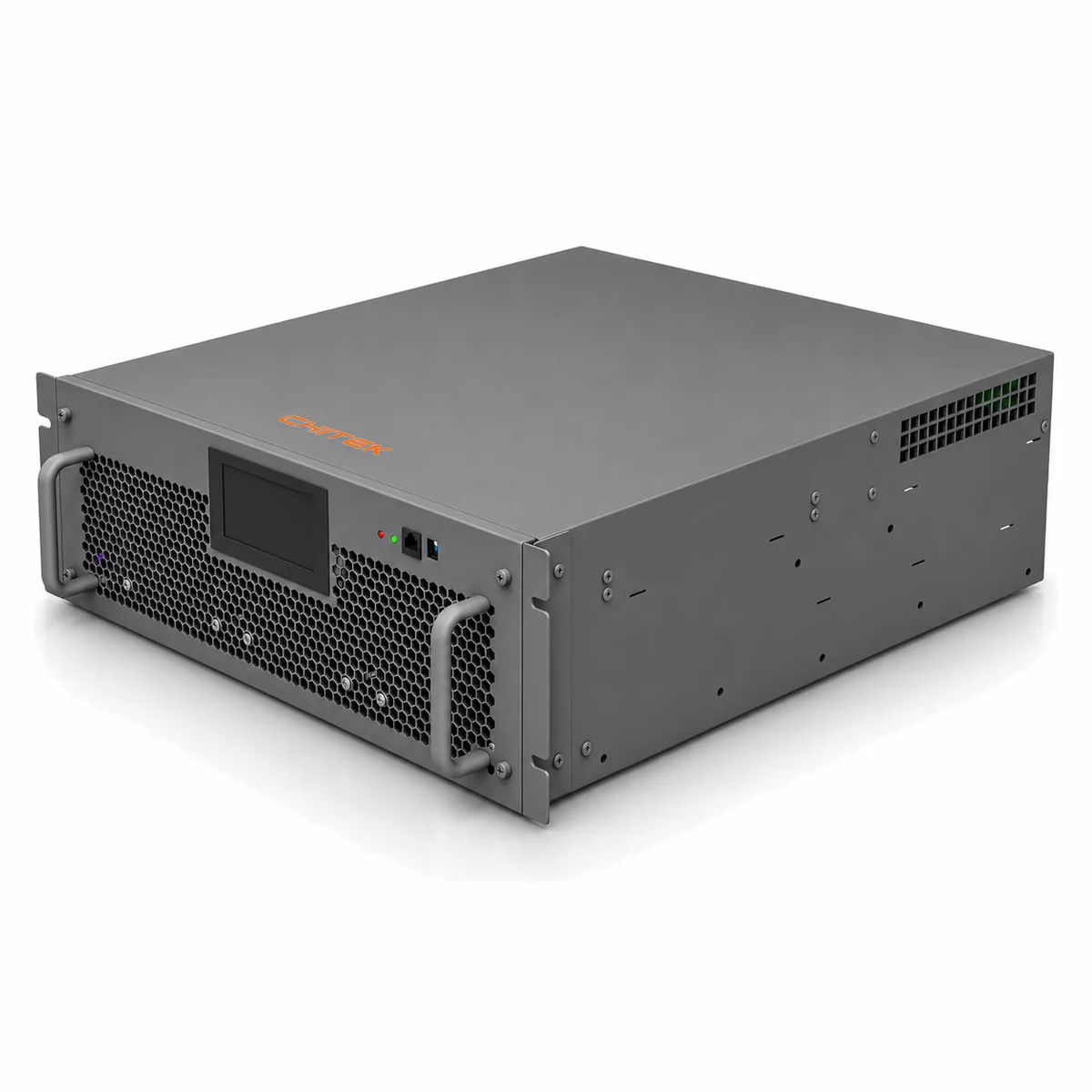

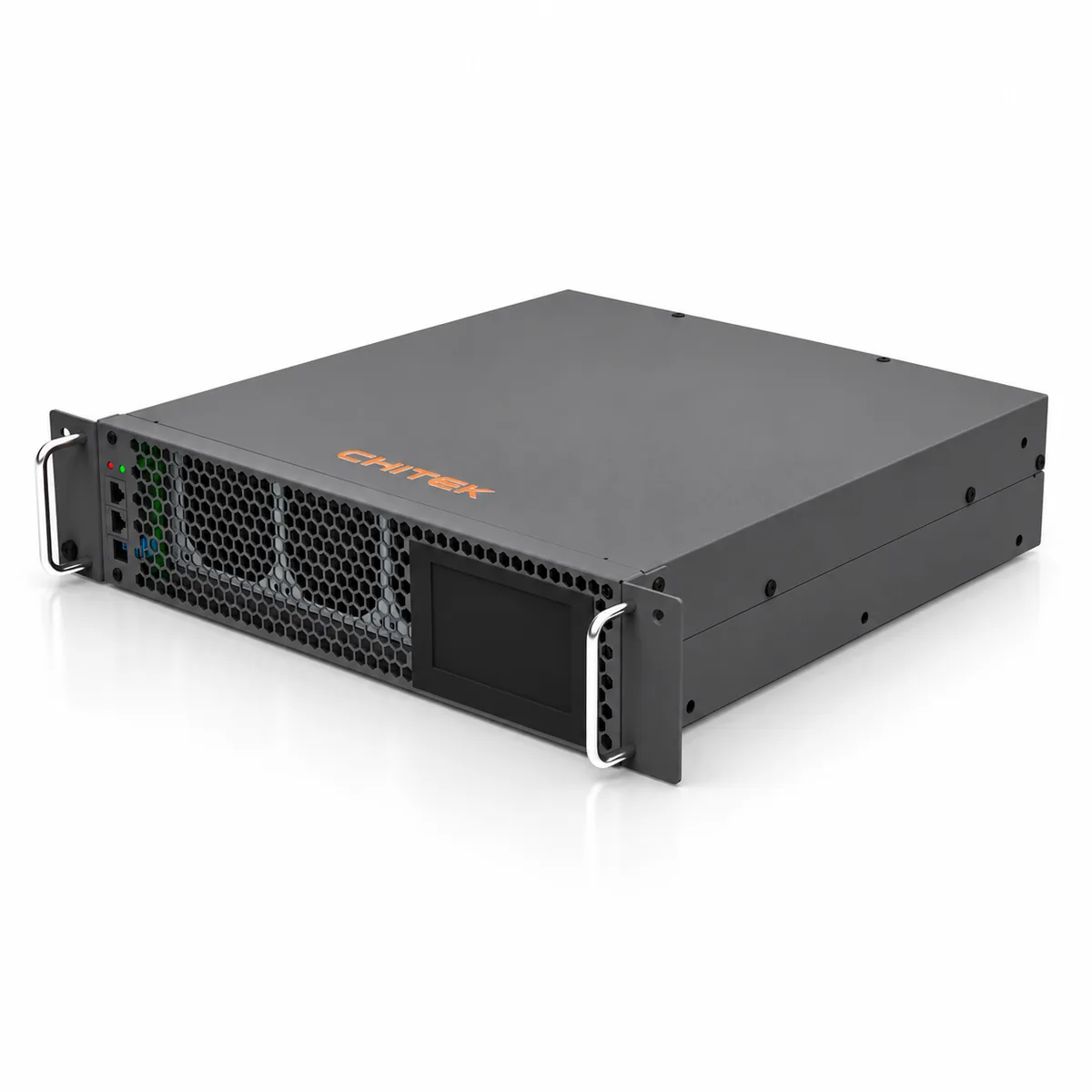

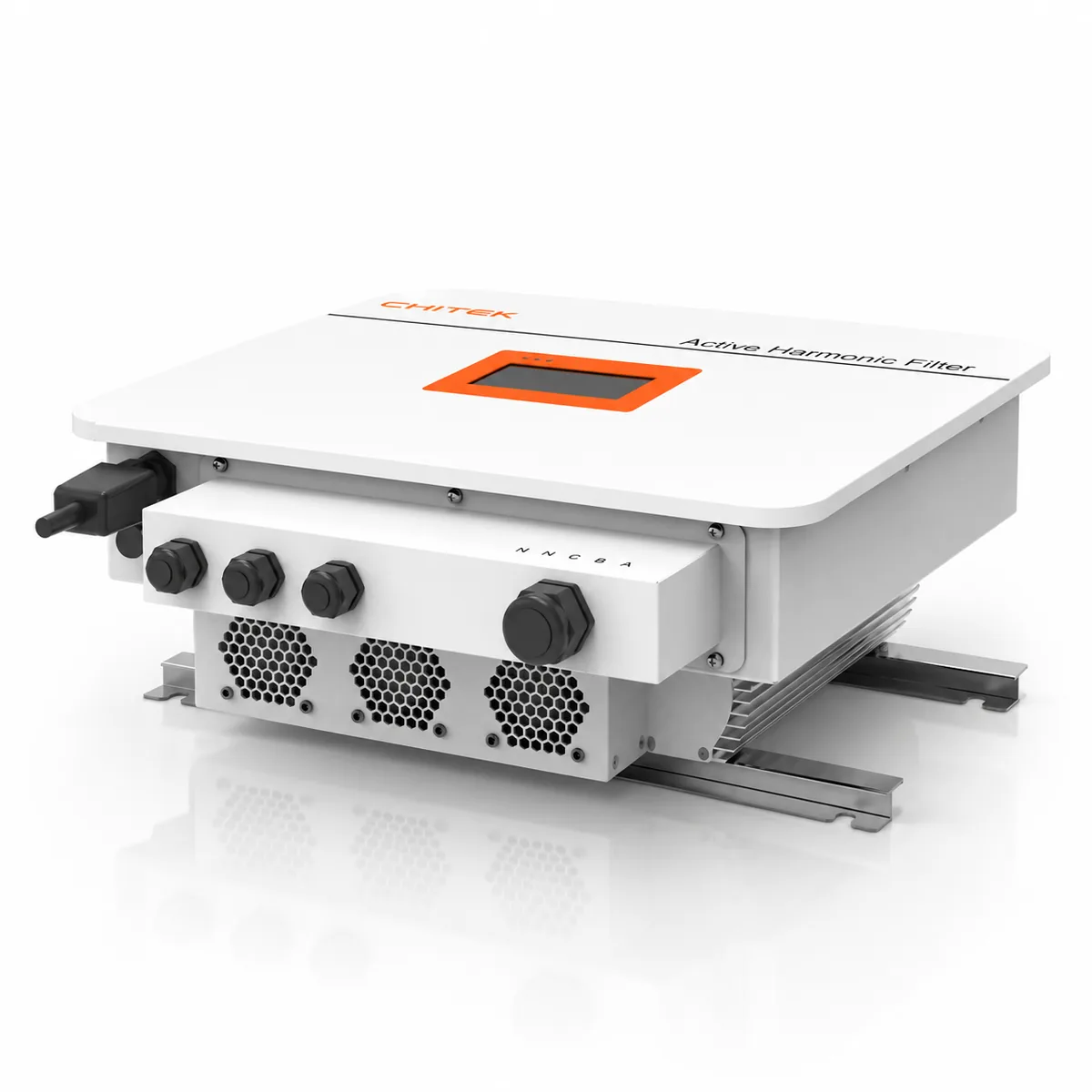

La gama varía en dos ejes — tecnología de conmutación (IGBT o SiC MOSFET) y formato mecánico (montaje en pared ultrafino, distribuido, antipolución, IP65 para exteriores y silencioso sin ventilador). Cada modelo aplica el mismo principio de compensación en tiempo real; difieren en eficiencia de conmutación, tamaño, grado de carcasa y ruido acústico.
P2: ¿Qué órdenes armónicos corrige la serie AHF?
Cada modelo de la gama compensa armónicos del 2.º al 50.º orden, y usted elige cuánto se corrige de cada orden individual. En lugar de ajustarse a una curva fija, la corriente de compensación sigue lo que la red produce en ese momento.
P3: ¿Se pueden combinar módulos AHF para alcanzar mayor capacidad?
Sí. La gama es modular — los módulos se conectan en paralelo sin límite práctico, por lo que la misma plataforma cubre una sola unidad de pared y hasta instalaciones de 3000 A o más.
P4: ¿Se puede instalar el AHF en exteriores o entornos agresivos?

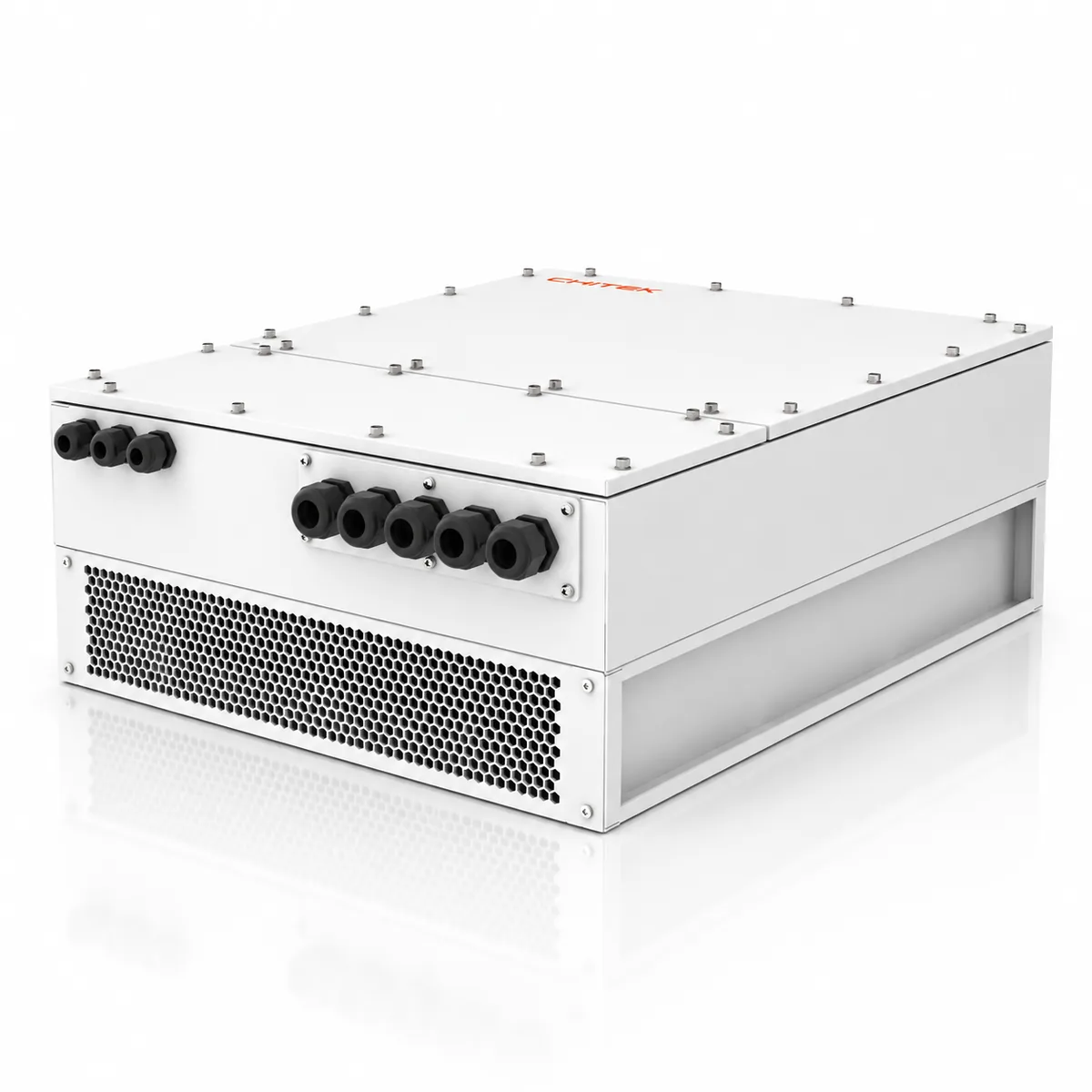

Sí. Además de carcasas IP20 e IP30/IP40 para salas de interruptores interiores, la gama incluye modelos IP65 para exteriores y sitios polvorientos, más versiones antipolución y silenciosas sin ventilador donde el polvo, la corrosión o el ruido acústico son la limitación.
