Soluciones de calidad de energía por sector
Filtrado de armónicos y compensación de reactivo para seis sectores de aplicación. Cada página nombra el equipo que causa el problema — bancos de variadores, soldadoras, hornos de inducción, rectificadores de UPS, controladores LED, cargas de tracción — y el dispositivo que CHITEK instala para ello.
Elija su sector
Industria manufacturera
Filtrado de armónicos y compensación de reactivo para: Líneas de soldadura, Hornos de inducción, Líneas CNC y servomandos, Bancos de variadores, Alimentaciones de compresores y bombas, Rectificadores de galvanoplastia y Accionamientos de laminación.
Ver soluciones →
Comercial y sanitario
Añada AHF y SVG al cuadro existente para: Centros comerciales, Hospitales y clínicas, Laboratorios, Oficinas con iluminación LED, Hoteles y Nodos de transporte.
Ver soluciones →
Centro de datos
Tratamiento de armónicos de UPS, desequilibrio de fase y soporte reactivo para: Centros de alojamiento, Centros de datos empresariales, Sedes financieras y bancarias, Nodos perimetrales y remotos y Sedes de recuperación ante desastres.
Ver soluciones →

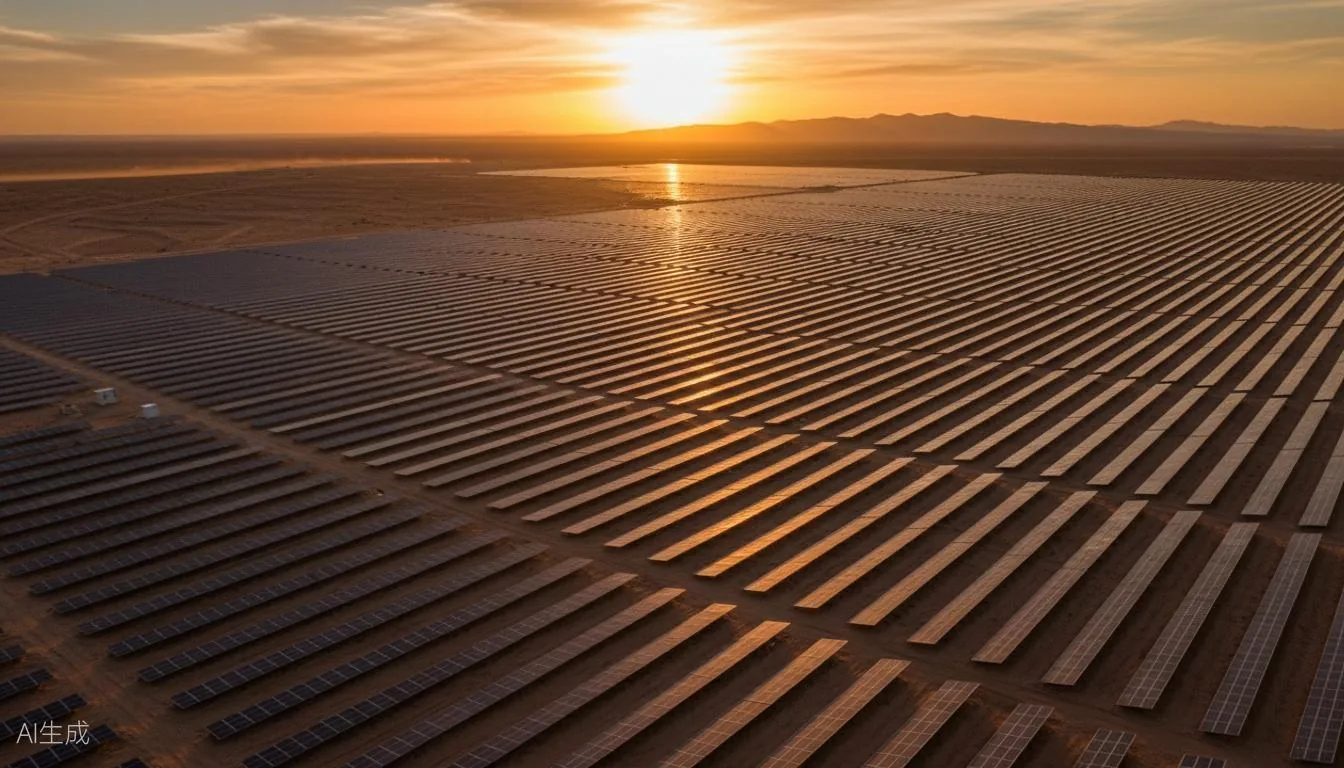

Energías renovables
Tratamiento del entrelazado armónico, parpadeo y balanceo reactivo en el punto de conexión de: Centrales fotovoltaicas de gran escala, Parques eólicos, Almacenamiento de baterías (BESS), Solar más almacenamiento y Cogeneración y microred.
Ver soluciones →
Ferrocarril y carga de VE
Tratamiento de factor de potencia y armónicos para: Hubs de carga rápida de CC, Flotas y cocheras de autobuses, Estaciones de carga públicas, Cargadores en el lugar de trabajo y Tracción ferroviaria.
Ver soluciones →

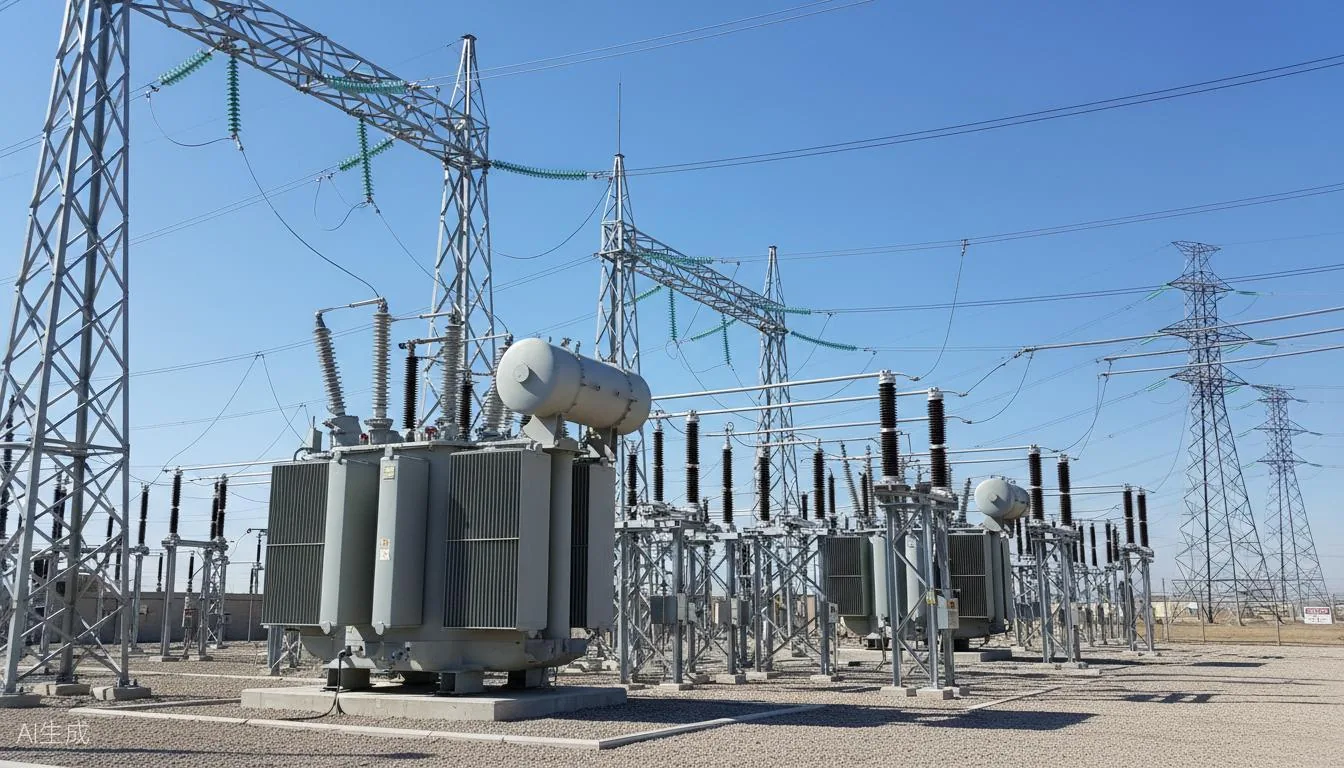

Red eléctrica
Tratamiento reactivo y armónico en la red para: Subestaciones de transmisión y distribución, Redes de distribución urbanas, Alimentaciones rurales largas, Puntos de conexión de generación distribuida y Clusters de carga de VE.
Ver soluciones →
Por dónde empieza todo
1. Mida primero
Una encuesta de calidad de energía en el punto de acoplamiento común: espectro armónico, perfil reactivo y ciclo de carga. Dimensionar solo por el kVA del transformador es la causa habitual de que la instalación quede pequeña.
2. Dimensione al espectro
La capacidad del AHF sigue la corriente armónica medida; la del SVG sigue el balanceo reactivo. Si ya hay un banco de condensadores, el control antirresonancia y la posición del TC deciden si puede mantenerse.
3. Verifique en sitio
La aceptación se mide tras la energización frente al límite aplicable, normalmente GB/T 14549 o IEEE 519 en el punto de acoplamiento común.
¿Qué dispositivo corrige qué problema?
Dos familias de producto, y la división entre ellas no es preferencia — sigue de lo que muestre la medición. El AHF elimina la corriente armónica. El SVG suministra y absorbe potencia reactiva. La tabla siguiente parte del síntoma, da la lectura que lo confirma y nombra el dispositivo que lo trata. Cuando un sitio muestra ambos, se dimensionan por separado en lugar de elegir uno.
| Síntoma | Qué medir primero | Dispositivo | Por qué funciona |
|---|---|---|---|
| El conductor neutro se calienta, o su corriente se acerca a la de la fase | Corriente de neutro frente a la de fase, y el contenido de armónicos 3º y 9º en el neutro | AHF | Los armónicos tríplices de las cargas electrónicas monofásicas se suman en el neutro en lugar de cancelarse. El AHF es el único de los dos que los elimina. Compruebe primero el equilibrio trifásico: el solo desequilibrio puede cargar el neutro sin ningún armónico. |
| Fallan los condensadores de corrección de factor de potencia, o el interruptor trip sin fallo claro | Si el banco de condensadores y la inductancia del transformador forman una resonancia paralela cerca de algún armónico presente | AHF | El banco de condensadores está amplificando armónicos en lugar de filtrarlos. El filtrado selectivo de 3º / 5º / 7º con control antirresonancia permite que el banco se mantenga. Dónde muestrea el TC del filtro decide si se excita la resonancia LC. Muestrear en el lado de carga es la alternativa. |
| Penalización por factor de potencia de la compañía eléctrica, o cargo por energía reactiva en la factura | Factor de potencia y demanda de reactivo en todo el ciclo de carga, incluyendo stand-by y noches | SVG | El SVG mantiene el factor de potencia objetivo de forma continua, incluso con carga activa cercana a cero, donde un banco de condensadores pierde el control. Si el sitio tiene escalones de condensadores conmutados, el SVG también elimina la sobrecompensación a carga ligera. |
| El factor de potencia se lee en adelanto durante la noche o el fin de semana | Factor de potencia a carga mínima, y cualquier capacitancia de cable subterráneo largo | SVG | La capacitancia del cable genera reactivo a carga ligera. El SVG lo absorbe en lugar de añadir más. Un banco de condensadores convencional solo puede añadir reactivo, por lo que no corrige esto. |
| Los equipos trip o se reinician ante huecos de tensión cortos | Profundidad y duración del hueco registradas en los bornes del equipo durante los eventos | SVG | El SVG responde en un ciclo y sostiene la tensión del bus. Reduce la profundidad y duración del hueco, pero no sustituye a un UPS ante una caída sostenida. Cuando el hueco lo causa un arranque de motor grande en el mismo bus, el soporte reactivo de bus suele ser más eficaz que un transformador de fuente mayor. |
| Las luces parpadean visiblemente cuando hornos, soldadoras o grandes accionamientos ciclan | Severidad de parpadeo a corto plazo Pst / Plt en el punto de acoplamiento común | SVG | El parpadeo viene de una demanda de reactivo que oscila rápido. El SVG sigue la oscilación y la cancela; el AHF no trata el balanceo reactivo. El parpadeo de una sola carga de arco intermitente puede requerir mirar la propia carga antes de fijar el reactivo. |
| La distorsión armónica de la alimentación de entrada supera el límite acordado o legal | Espectro armónico de corriente y tensión, y qué órdenes llevan más corriente | AHF | El AHF inyecta corriente de cancelación orden a orden, dimensionado al espectro medido en lugar de a la potencia de la carga. Dimensionar solo desde el kVA del transformador es la causa más común de que una instalación quede subdimensionada. Mida primero. |
| El transformador trabaja más caliente de lo que sugiere su carga, o está subdimensionado | Contribución de pérdidas por armónicos, y el factor K o la reducción de capacidad que exige esta mezcla de carga | AHF | Las corrientes armónicas causan pérdidas eddy y dispersas extra que el kVA estándar no contabiliza. Elimine los armónicos y elimina esa pérdida. La reducción de capacidad es un síntoma, no el problema. Confirme la contribución armónica antes de declarar el transformador pequeño. |
| Aparece distorsión armónica tras una reforma de variadores o una nueva línea de accionamientos | Espectro armónico en la alimentación de los variadores, en su punto de funcionamiento | AHF | El rectificador de seis pulsos de los variadores es una fuente armónica característica. La distorsión escala con la carga del variador, así que la salida del AHF baja con la carga. Varios variadores en un mismo bus entrelazan sus armónicos; la emisión combinada no es la suma de sus potencias. |
| Los inversores o unidades PCS de un sitio de PV, eólica o almacenamiento trip a la vez | Oscilación de banda ancha, y el punto de resonancia de los filtros del inversor y la impedancia de colector o red | AHF + SVG | Un sitio multiinversor produce armónicos de conmutación entrelazados y un balanceo reactivo que varía con la salida; ambos se dimensionan por separado. El barrido de resonancia es un estudio de sistema, no una selección de equipo. La capacidad sale del estudio. |
| La tensión cae cada vez que una carga grande o un banco de cargadores arranca junto | Tamaño y tasa de repetición del escalón frente a los límites de parpadeo y cambio de tensión del sitio | AHF + SVG | El escalón en sí es en gran parte un evento reactivo, así que el SVG lleva la mayor parte. Cuando los cargadores o rectificadores también añaden armónicos, añada AHF en el mismo bus. La exposición a cargo por demanda del mismo escalón es un tema tarifario, ajeno al tratamiento de calidad de energía. |
| Una fase lleva claramente más corriente que las otras, o los motores se calientan | Corrientes de secuencia negativa y cero, y cómo se reparte la carga monofásica entre fases | AHF + SVG | Un problema de reparto hay que resolver primero. El AHF elimina el componente armónico encima; el SVG sostiene la tensión donde el desequilibrio es sostenido. Siempre considere reequilibrar la carga monofásica antes de comprar equipo. |
¿Qué dispositivo necesito?
Recorra las tres preguntas siguientes. Todo el árbol está en la página, así puede leer la ruta de principio a fin sin hacer clic en nada, o avanzar paso a paso si lo prefiere.
Paso
¿Qué muestra primero la medición?
Paso
¿Hay ya un banco de condensadores en el mismo bus?
Paso
¿Cuál es el factor de potencia a carga mínima, de noche o fin de semana?
Paso
¿Con qué correlaciona el hueco?
Mostrar la ruta de decisión completa como lista
- ¿Qué muestra primero la medición?
- · Distorsión de corriente por encima del límite → ¿Hay ya un banco de condensadores en el mismo bus?
- · Factor de potencia bajo, o cargo por energía reactiva → ¿Cuál es el factor de potencia a carga mínima, de noche o fin de semana?
- · Hundimiento o parpadeo de tensión en escalones de carga → ¿Con qué correlaciona el hueco?
- · Corriente de neutro alta, o fallos repetidos de condensadores → Empiece con un filtro activo de armónicos (AHF)
- ¿Hay ya un banco de condensadores en el mismo bus?
- · Sí, y se mantiene → Empiece con un AHF con control antirresonancia
- · Sí, pero se puede reemplazar o retirar → Empiece con un filtro activo de armónicos (AHF)
- · No hay banco de condensadores en el sitio → Empiece con un filtro activo de armónicos (AHF)
- ¿Cuál es el factor de potencia a carga mínima, de noche o fin de semana?
- · Sigue bajo o en atraso → Empiece con un generador estático de var (SVG)
- · Oscila, o se lee en adelanto → Empiece con un generador estático de var (SVG)
- · Bueno a carga ligera, bajo solo en el pico → Empiece con un generador estático de var (SVG)
- ¿Con qué correlaciona el hueco?
- · Arranque de motor o accionamiento grande en el mismo bus → Empiece con un generador estático de var (SVG)
- · Varios cargadores o rectificadores que arrancan juntos → Planee AHF y SVG juntos
- · Un evento de suministro aguas arriba, no la carga del sitio → El soporte reactivo ayuda, pero solo como parte de un plan más amplio
